Fabricación de
Lámina de Precisión
Fabricación guiada por ingeniería para brackets, paneles, gabinetes y ensambles soldados. Desde bordes limpios por láser hasta dobleces repetibles e inserción de herrajes—ideal para prototipos y producción escalable.
Tolerancia de Corte
±0.005" (típ.)
Fast-Track
3–7 Días
Rango de Espesor
0.030"–0.500"
Servicios de Fabricación de Lámina
Fabricación Enfocada en Ingeniería para Ensambles de Producción
PREMSA entrega fabricación de lámina diseñada para manufacturabilidad y repetibilidad—bordes limpios, geometría de doblez controlada y ajuste consistente entre piezas. Revisamos planos y desarrollos planos desde el inicio para reducir retrabajos y evitar acumulación de tolerancias.
Nuestro proceso está optimizado para restricciones reales de fabricación: radios de doblez, alivios, holguras para herrajes y acceso de soldadura. Nos enfocamos en que la pieza funcione y ensamble correctamente, manteniendo costos y tiempos predecibles.
Desde prototipos rápidos hasta producción escalable, PREMSA soporta acabados, inserción de herrajes y documentación lista para ensamble. Entregamos piezas alineadas a tu intención con planes de inspección enfocados en las dimensiones críticas.
¿Qué es la Fabricación de Lámina?
La fabricación de lámina es un proceso de manufactura que transforma lámina o placa plana en componentes funcionales mediante corte (láser/punzonado), formado (doblado) y operaciones secundarias como inserción de herrajes, soldadura y acabados.
Es ideal para brackets, paneles, gabinetes, chasis, guardas y subensambles estructurales donde la resistencia ligera, el uso eficiente de material y la geometría repetible son clave.
Flujo de trabajo de fabricación
Un proceso de ingeniería controlado, optimizado para ajuste, calidad estética y repetibilidad en producción.
1. Revisión DFM + planos
Revisamos planos y modelos para validar la intención de doblez, reglas de orificio a doblez, claros para herrajes, accesos de soldadura y criterios de inspección. Se identifican riesgos desde el inicio (distorsión, tolerancias excesivas, falta de alivios).
2. Selección de material y proceso
Se confirman material, espesor y métodos de fabricación según los requisitos funcionales, estéticos y el volumen de producción. Se consideran dirección de grano y restricciones de acabado cuando aplica.
3. Validación de patrón plano y anidado
Se valida la lógica del patrón plano usando la estrategia correcta de tolerancia de doblez o K-factor. El anidado se optimiza para rendimiento de material y estabilidad durante el formado.
4. Corte (láser / punzonado)
Se cortan perfiles, orificios, ranuras y pestañas con control de kerf y calidad de borde. Las piezas se identifican y organizan para mantener trazabilidad en los procesos posteriores.
5. Formado (prensa dobladora)
Los dobleces se realizan con el herramental adecuado para controlar radio interno, ángulos y longitudes de pestaña. La secuencia de doblez se define para evitar colisiones y deformaciones.
6. Operaciones secundarias
Se realizan desbarbado, rompimiento de aristas, inserción de herrajes (PEM), roscado, soldadura y otras operaciones secundarias según especificación.
7. Acabados y protección superficial
Se aplican acabados como pintura en polvo, recubrimientos, anodizado o pasivado, utilizando prácticas de enmascarado y manejo acordes a los requisitos estéticos.
8. Inspección y liberación
Se verifican dimensiones críticas para la calidad (CTQ) con herramientas y dispositivos calibrados. La inspección se enfoca en las características que impactan el ensamble, ajuste y función.
Procesos Clave de Fabricación
Corte Láser
Corte de perfiles de alta precisión para metales y algunos no metálicos. Ideal para geometrías complejas, anidado eficiente y bordes limpios en brackets y paneles.
Punzonado (Cuando Aplica)
Generación rápida de orificios y características repetitivas. Eficiente para volúmenes medios a altos con geometría compatible con herramental estándar.
Doblado en Prensa
Dobleces controlados para gabinetes, pestañas, canales y componentes estructurales. La selección de herramental define el radio, control angular y calidad cosmética.
Inserción de Herrajes (PEM)
Separadores, tuercas, espárragos y herrajes cautivos para ensambles listos, reduciendo tornillería suelta y mejorando el servicio y mantenimiento.
Soldadura y Ensamble
Subensambles soldados con planeación de accesos y control de deformación. Incluye estrategia de punteo, secuencia de soldadura y acabado posterior.
Acabados y Post-Procesos
Procesos como desbarbado, rompimiento de aristas, pintura en polvo, recubrimientos y pasivado para cumplir requisitos de corrosión, estética y ensamble final.
Ventajas Técnicas
Prototipado Rápido a Producción
Flujos eficientes desde DXF/STEP hasta corte, formado y acabado—ideales para iteraciones y escalamiento.
Dobleces y Ajuste Repetibles
Formado controlado y desarrollos basados en DFM reducen problemas de ensamble y mejoran la intercambiabilidad.
Uso Eficiente de Material
Nesting y selección de calibres estándar reducen scrap y estabilizan costos.
Herrajes Listos para Ensamble
Inserción de PEM y roscado integran fijaciones directamente en la pieza.
Acabados Funcionales y Estéticos
Opciones de powder coat, recubrimientos, anodizado y pasivado para cumplir objetivos de corrosión, desgaste y apariencia.
Inspección Enfocada en CTQ
Priorizamos lo que define función: orificio–orificio, orificio–doblez, longitudes críticas y superficies de ensamble.
Volumen de Trabajo y Capacidades
Tamaño de Lámina
Formatos típicos de lámina soportados para corte y nesting. Formatos sobredimensionados se revisan caso por caso.
Hasta 48" × 96" (típ.)
Rango de Espesor
El espesor soportado depende del material y el proceso (limitaciones de corte y formado).
0.030" – 0.500"
Capacidad de Formado
Doblado en prensa para pestañas, canales y geometrías de gabinetes. Dobleces largos o calibres pesados requieren revisión.
Hasta dobleces de 8 ft (típ.)
¿Requerimientos Especiales?
Para placa pesada, láminas sobredimensionadas, gabinetes complejos de múltiples dobleces o requerimientos cosméticos estrictos, solicita una evaluación de ingeniería especializada.
Tolerancias y GD&T
La precisión en lámina depende del proceso (láser vs punzonado), espesor, condición del material y geometría de doblez. Definir dimensiones críticas para la calidad (CTQ) ayuda a controlar costos y proteger la función.
| Categoría | Capacidad Técnica | Notas de Ingeniería |
|---|---|---|
| Tolerancias de Corte | Las tolerancias típicas de perfil y posición dependen del espesor y tamaño de pieza. Tolerancias cerradas pueden requerir estrategias de corte más lentas o mecanizado secundario. | Usa tolerancias cerradas solo en CTQ; evita imponerlas en todos los bordes. |
| Control de Doblado | Ángulo y longitud de pestaña dependen del herramental, radio, springback del material y acumulación en múltiples dobleces. | Define pestañas críticas y datums. Gabinetes multi-doblez se benefician de diseño consciente de fixtures. |
| Planicidad y Deformación | Láminas delgadas pueden deformarse por calor, cortes asimétricos o distorsión por soldadura. La planicidad debe tratarse como requisito de diseño. | Paneles grandes y delgados pueden requerir nervaduras, dobladillos u otras características de refuerzo. |
| Inspección y Verificación | La verificación se enfoca en CTQ: orificio–orificio, orificio–doblez, longitudes de pestaña e interfaces de ensamble con herramientas calibradas. | Proporciona datums y notas de inspección; especifica criterios go/no-go cuando aplique. |
Materiales de Lámina y Placa
Elige entre metales de grado industrial y materiales no metálicos que pueden cortarse. La selección del material influye en la capacidad de doblado, la calidad del borde, la resistencia a la corrosión, el desempeño eléctrico y el acabado estético.
Metales (Lámina / Placa)
Materiales No Metálicos
Acabados Superficiales
Los acabados superficiales mejoran la resistencia a la corrosión, la vida útil frente al desgaste y la apariencia estética. Los acabados deben seleccionarse según el entorno, los requisitos de ensamblaje y la durabilidad a largo plazo.
Opciones de Acabado
Guías DFM para Fabricación de Lámina (DFM)
La manufacturabilidad en lámina depende de la geometría de doblez, estrategia de alivios y ubicación de características. Seguir estas reglas reduce deformaciones, evita grietas y mejora la repetibilidad en producción.
| Característica de Diseño | Recomendación |
|---|---|
| Radio de Doblado y Alivios | Utiliza radios adecuados al material y espesor. Agrega alivios para evitar desgarres en esquinas cerradas y mantener geometría limpia. Evita radios extremadamente cerrados salvo que sea factible. |
| Orificios, Ranuras y Bordes | Mantén orificios y ranuras alejados de los bordes para evitar deformación. Evita características muy pequeñas respecto al espesor; pueden requerir procesos alternos. |
| Ubicación Orificio–Doblado | Evita colocar orificios muy cerca de líneas de doblez. Las características cercanas pueden deformarse; usa alivios o reposición de características. |
| Pestañas, Dobladillos y Retornos | Mantén longitudes suficientes para herramental y repetibilidad. Los dobladillos mejoran rigidez y seguridad, pero requieren geometría adecuada. |
| Herrajes (PEM) y Separadores | Asegura holgura suficiente respecto a bordes y dobleces para la inserción. Especifica tipo, tamaño y ubicación del herraje. |
| Estrategia de Soldadura y Ensamble | Diseña para acceso de soldadura y control de deformación. Usa pestañas/ranuras para alineación y considera secuencia y fixtures. |
| Checklist de Planos y DXF | Proporciona plano 2D con material, espesor, acabado y CTQ. Incluye direcciones/ángulos de doblez, datums y llamadas orificio–doblez. Adjunta DXF del desarrollo plano y/o STEP con control de revisiones. |
Aplicaciones e Industrias
Aplicaciones de Fabricación de Lámina

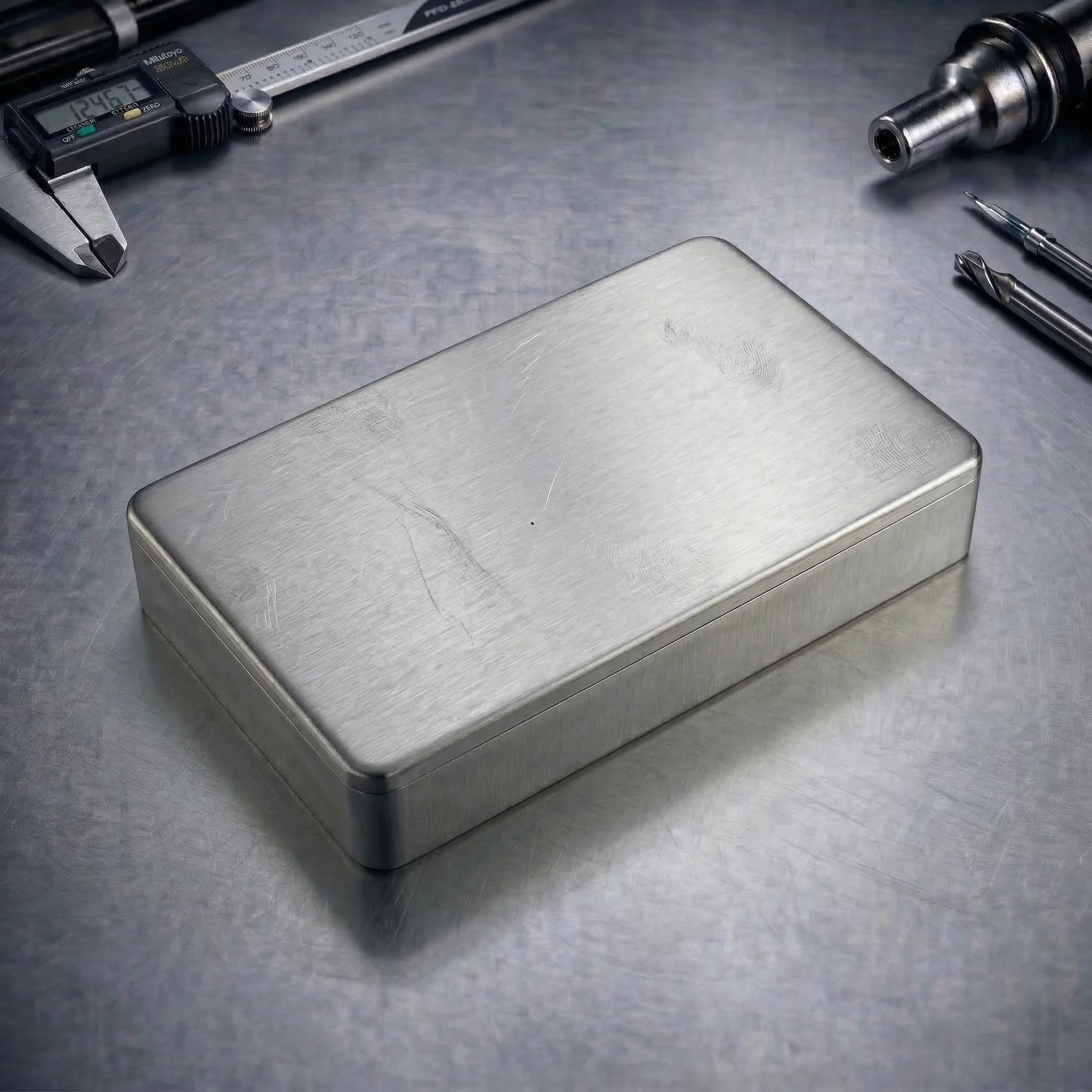

Gabinetes y Cajas Eléctricas
Paneles, puertas, brackets, placas de montaje y chasis con dobleces repetibles, herrajes PEM y acabados powder coat.

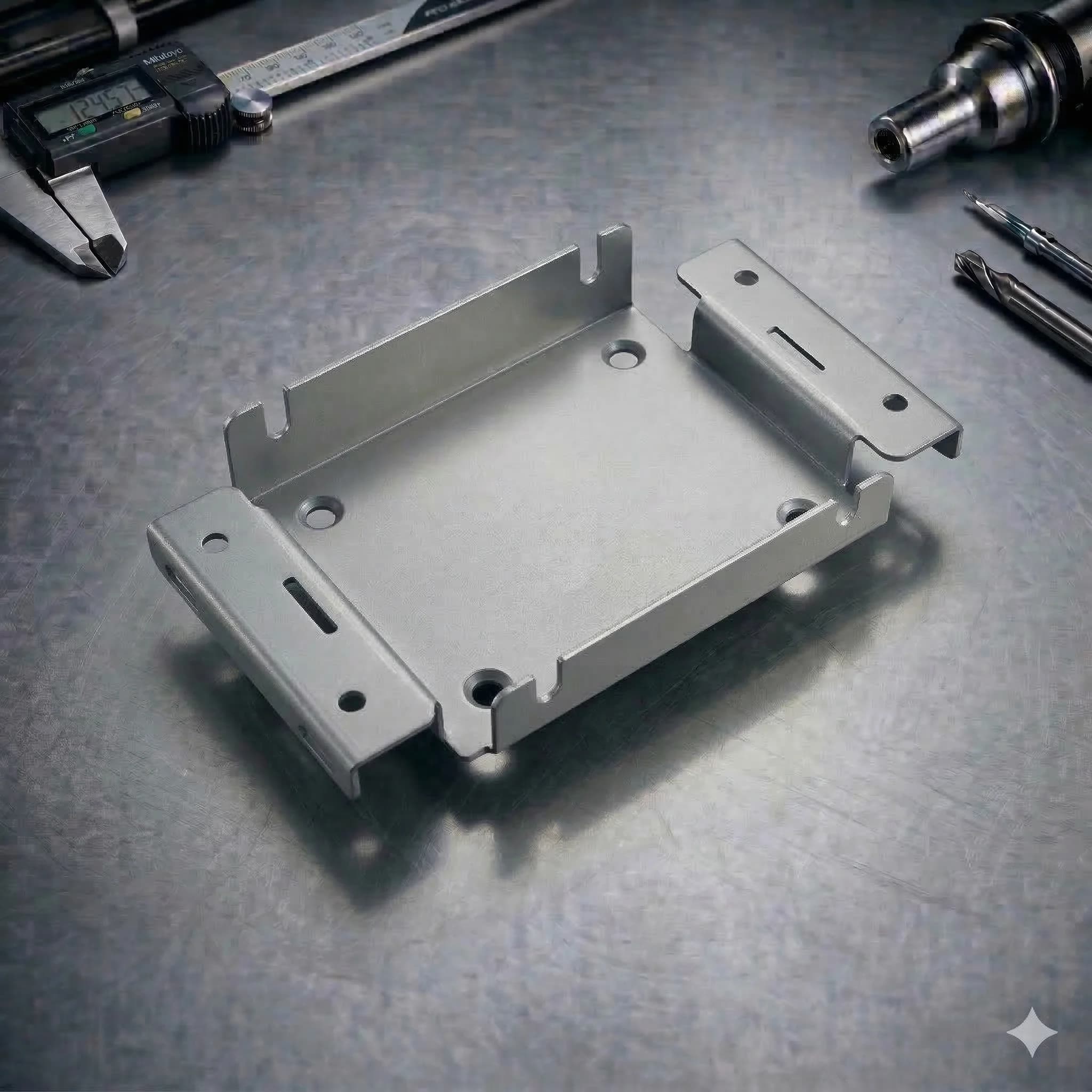

Brackets, Marcos y Soportes
Brackets formados y soportes estructurales diseñados para ensamble rápido y alineación consistente.

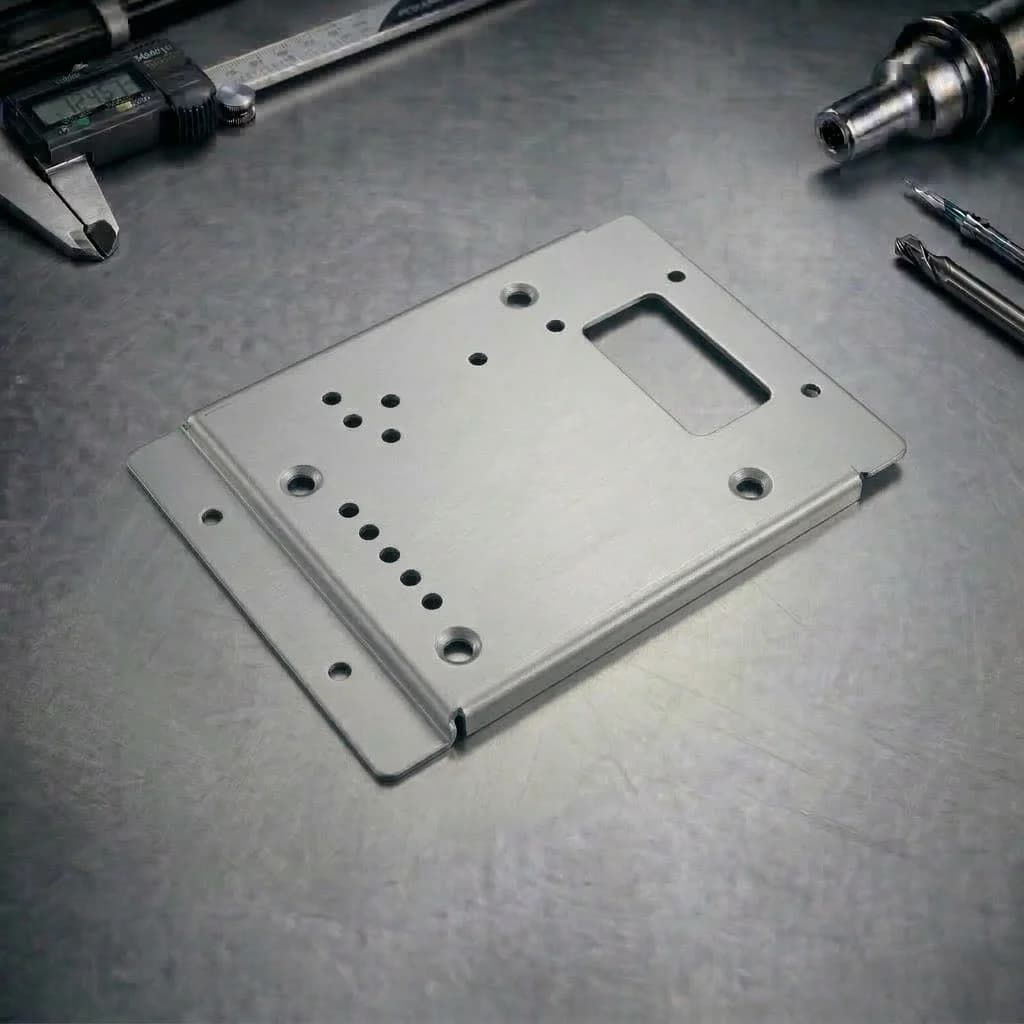

Guardas, Cubiertas y Paneles
Paneles cortados por láser y guardas con bordes limpios, desbarbado y opciones de acabado cosmético.
Industrias de Fabricación de Lámina
Industrial
Paneles de lámina fabricados, guardas de maquinaria, gabinetes y componentes estructurales diseñados para equipos de producción y sistemas industriales.
Electrónica y Semiconductores
Gabinetes, chasis y paneles de lámina de alta precisión con control estético para equipos electrónicos y maquinaria de semiconductores.
Hardware
Carcasas metálicas fabricadas, soportes, cubiertas y ensambles utilizados en productos de hardware mecánico y equipos industriales.
FAQs & Base de Conocimiento
FAQs de Fabricación de Lámina
¿Listo para fabricar piezas de lámina listas para producción?
Sube planos y modelos para una cotización respaldada por DFM. Revisaremos geometría de doblez, ubicación de características, herrajes y acabados para entregar resultados listos para ensamble.
Revisión de Ingeniería: Menos de 2 Horas
